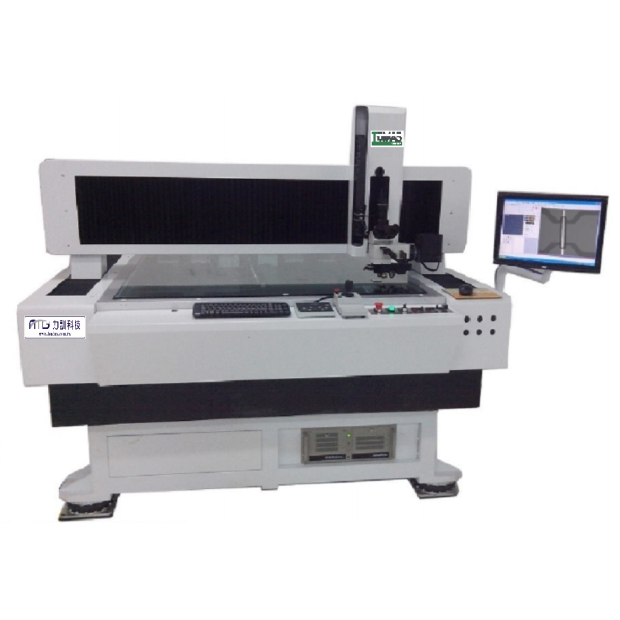

TOMAS 金相 2.5D (大行程) 影像量測儀
大型金相組織自動化分析 ＼ X/Y/Z三軸全自動控制 ＼ 寬廣範疇極致量測
1800 x 2000 mm 巨型規格量測行程範疇
X/Y/Z CNC 三軸全自動編程控制設計
0.0001 mm 英國 Renishaw 超高解析光學尺
大行程全自動金相量測機台配備
金相光學與視覺影像
- 世界級金相光學 : 完美兼容大廠 Olympus、Nikon、MXFM 金相光學鏡頭元件
- 超高解析影像 : 採用日本超高解析彩色系統，大視野下依然保有極緻清晰的組織微觀視界
- 智慧光源模組 : 搭載日本高亮度 LED 輪廓光源系統
- 落射光源模組 : 搭載日本高亮度 LED 表面光源系統，提供最佳色彩還原度
大行程機構與重型硬體
- 巨型規格行程 : 行程範圍達 600x800x150mm ~ 1800x2000x150mm 寬廣範疇
- 抗震花崗岩基座 : 核心結構全面採用高穩定度 00級花崗岩基座，隔絕車間震動
- 頂級光學尺配置 : 標配英國知名大廠 Renishaw 0.0001mm (0.1um) 超高解析光學尺
- 精密導軌機構 : 傳動機構採用日本頂級 NB 線性滑軌，大負重下手感依舊極緻平穩
- 高防護鍍硬鉻 : 工件床台表面經由專業 鍍硬鉻處理，耐刮耐腐蝕防鏽，大幅延長精度壽命
三軸自動控制與智慧系統
- 智慧核心驅動 : 搭載 X/Y/Z 三軸自動控制設計，全面實現自動化編程巡檢
- 多元量測系統 : 可依建置需求靈活選配 多功能中文量測軟體 或 多功能處理器
- 高效率量測應用 : 大尺寸工件一鍵自動掃描、金相分析與二次元多幾何元尺寸量測
大行程全自動金相設備採購問答
Q1 既然是 1800x2000mm 的超大行程，在搭配 Olympus/Nikon 這種高倍率金相光學觀察時，Z 軸的自動對焦如何確保精準、不撞擊鏡頭？
大型工件表面往往存在些微的起伏或平整度誤差，在高倍率金相觀察下極易失焦甚至發生撞鏡風險。力訓科技這款大行程設備採用了先進的「X/Y/Z 三軸自動控制設計」，結合軟體內建的高感度全自動對焦演算法與安全防撞機制。機台在移動過程中會自動辨識影像清晰度並即時微調 Z 軸高度，搭配日本 NB 線性滑軌的微米級精密傳動，能確保在超大範圍掃描時，每顆晶粒、每處缺陷都能自動呈現最完美清晰的焦距，安全且極度精準。
Q2 這台巨型設備採用了 00 級花崗岩基座與鍍硬鉻床台，對於承載大型面板或重型晶圓夾具的穩定性有何提升？
大型精密量測儀器最怕機台自身結構因重力或溫差產生變形。力訓科技採用物理性質極其穩定的「天然 00 級花崗岩基座」，其高剛性與優異的抗震性能夠徹底隔絕電子廠、半導體廠車間的背景震動。而大面積的床台材質經過高規格「鍍硬鉻處理」，不仅抗磨損、防刮傷，還能有效抵禦產線潮濕環境導致的鏽蝕，配合英國 Renishaw 0.1 微米光學尺，可承載各類大型重型高精度專用夾具，維持十數年如一日的幾何精度。
Q3 TOMAS 多功能中文量測軟體在大行程自動化量測中，能如何協助科技廠提升批量品檢產能？
大行程結合三軸 CNC 自動控制，最大的優勢就是實現「無人值守批量巡檢」。品管工程師只需針對一個工件進行首件量測編程（排定金相觀察點與幾何量測路徑），之後在床台上放置複數個批量待測物件，軟體便能控制機台全自動跑完全程。量測完成後，不論是微觀組織的金相拍照存檔，還是二次元尺寸公差數據，皆能經由多功能處理器即時運算並產出品管報告，大幅釋放人力、提升科技廠產能。
